25/11/14

EMISSIÓ D'UNA NOTA MUSICAL COM A RESPOSTA A UN SENSOR CAPACITIU


Justificació
Per tal que es produeixi un canvi en el comportament de l'altaveu (so - silenci) se'ns ha proposat que utilitzem sensors capacitius.

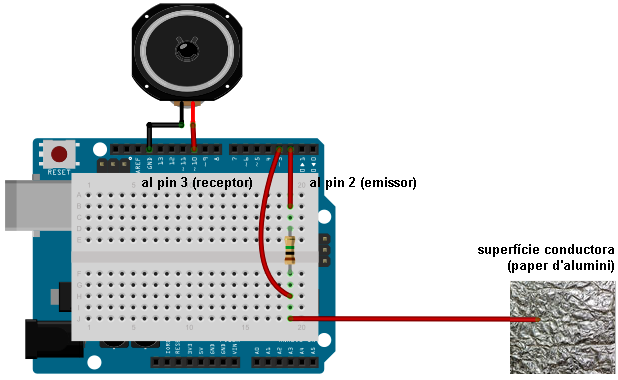

El circuit
Hem fet la superficie conductora del sensor capacitiu amb paper d'alumini, i hem utilitzat el pin digital 2 com a emissor a través d'una resistència d'1 MΩ i el 3 com a receptor.

El programa
Per treballar amb sensors capacitius hem utilitzat la llibreria CapacitiveSensor d'Arduino.
Mitjançant el monitor serial de l'IDE hem monitoritzat les lectures del sensor, per saber quins són els valors quan hi ha contacte amb el dit.

Els valors que retorna el sensor són molt fluctuants, però ens hem adonat que quan el toquem són més grans que quan no el toquem. Aixó és important, perquè al programa hem de definir que la nota soni quan el valor del sensor sigui més gran que el valor llindar que establim.

El programa complert un cop decidit el llindar (800):

Podeu descarregar el programa des d'aqui
