Jutificació:
El nostre primer objectiu va ser el de fer sonar tres notes, però com que ho hem fet bastant ràpid hem decidit afegir-hi quatre notes més i fer totes les tecles blanques que tindria una octava d'un teclat convencional.
El circuit:

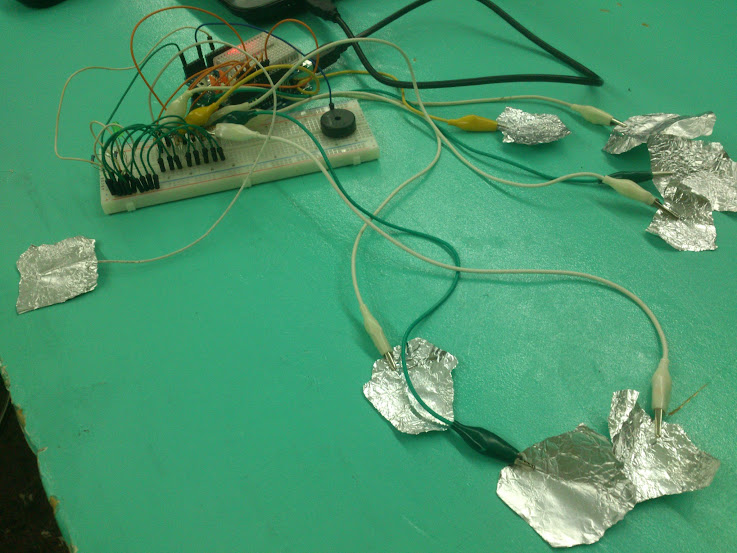

Hem fet 7 sensors
capacitius utilitzant el pin digital 2 com a emissor del senyal i els pins
digitals 3, 4, 5, 6, 7, 8 i 9 com a receptors, un per a cada sensor. Cada superfície
conductora de paper d’alumini està connectada a un dels pins receptors. A més,
les 7 tecles han d’estar connectades al pin emissor comú (2) a través d’una
resistència, que hem mantingut d’1 MΩ.

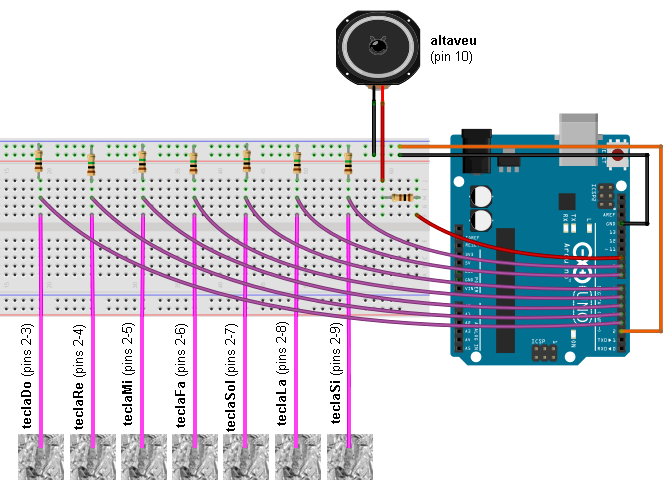

Esquema del circuit, muntat sobre una placa protoboard:
Esquema del circuit, muntat sobre una placa protoboard:
El programa:
Com que ara la freqüència del senyal pel pin
de l’altaveu dependrà de la tecla que es toqui, i pot tenir 7 valors diferents,
hem definit una variable que hem anomenat frecuencia.
En utilitzar més d’un sensor capacitiu, els
valors a partir dels quals detecten contacte han canviat, perquè hi ha
interferències. Hem hagut d’ajustar-los i hem pogut unificar-los. El valor
de la constant llindar ara val 300.
El programa és una adaptació de l’anterior.
Els canvis consisteixen en la definició de 7 sensors (TeclaDo,
TeclaRe, TeclaMi,
TeclaFa, TeclaSol,
TeclaLa, TeclaSi),
de 7 preses de dades (Do, Re, Mi, Fa, Sol, La, Si) i de 7
freqüències (fDo, fRe,
fMi, fFa,
fSol, fLa,
fSi).
Primera part del programa: Definició de dades
Segona part del programa: Funció inicial
Tercera part del programa: Presa de dades dels sensors
Quarta part del programa: Definició de condicions i d'accions
Podeu descarregar el programa des d'aqui
